Akkwist ta 'Tubi tad-Diffużur akriliku Frosted: Specs u Daqs

Tubu tad-diffużur akriliku bil-ġlata huwa tubu tond tal-PMMA b'wiċċ matt u ħafif-li jxerred li jiżloq fuq strixxa LED u jdawwar ringiela ta 'tikek qawwi f'linja waħda uniformi ta' dawl. Ħafna nies li qed ifittxu waħda diġà ħadu dik id-deċiżjoni materjali - il-finitura mhix fejn l-impjiegi jmorru ħażin. Dak li jġorr in-nies huwa s-sett ta 'numri li l-ebda paġna tal-prodott ma tipprintja: id-dijametru ta' barra li jrid ineħħi l-kanal, il-ħxuna tal-ħajt li tirregola kemm dawl jibqa 'ħajja, u t-tolleranza li tiddeċiedi jekk il-parti tpoġġix f'għatu tat-tarf jew tiġġieledha. Din hija spec-u-walkthrough tad-daqs min-naħa tal-estrużjoni ta' dik id-deċiżjoni, fejn in-numri jinqatgħu f'die aktar milli guessed minn lista.

Dak li l-finitura bil-ġlata attwalment tixtrik

Il-ġlata hija kummerċ, u t-termini ta 'min jiddikjaraw b'mod ċar. Wiċċ matt ikisser ir-raġġ sabiex l-għajn tieqaf issolvi emitters individwali; bi tpattija żżomm lura l-output relattiv għal tubu ċar. In-numru li tikkwota l-industrija huwa 15–20% (Paragun tad-diffużur tal-kanal LED, signliteled.com), iżda dik il-figura timxi b'żewġ varjabbli folja ta 'speċifikazzjonijiet rarament telenka: kemm l-istrixxa tpoġġi mill-ħajt ta' ġewwa, u jekk għażiltx ġlata ħafifa jew opal kompletament pigmentat.



Dak il-15-20% huwa punt tat-tluq, mhux telf fiss. Id-distanza tal-emittent u l-livell taċ-ċpar ibiddluha fiż-żewġ direzzjonijiet, għalhekk iċ-ċifra li fil-fatt tirregola d-daqs tas-sewwieq hija dik li tinqara fuq it-tubu eżatt u s-sewwieq li qed tispeċifika - mhux valur ta' chart. Jekk inti tista 'bank tubu lest kontra strixxa vojta fuq l-istess sewwieq qabel ma tikkommetti, id-delta ta' min ikun jaf fuq l-ispeċifikazzjoni tiegħek.

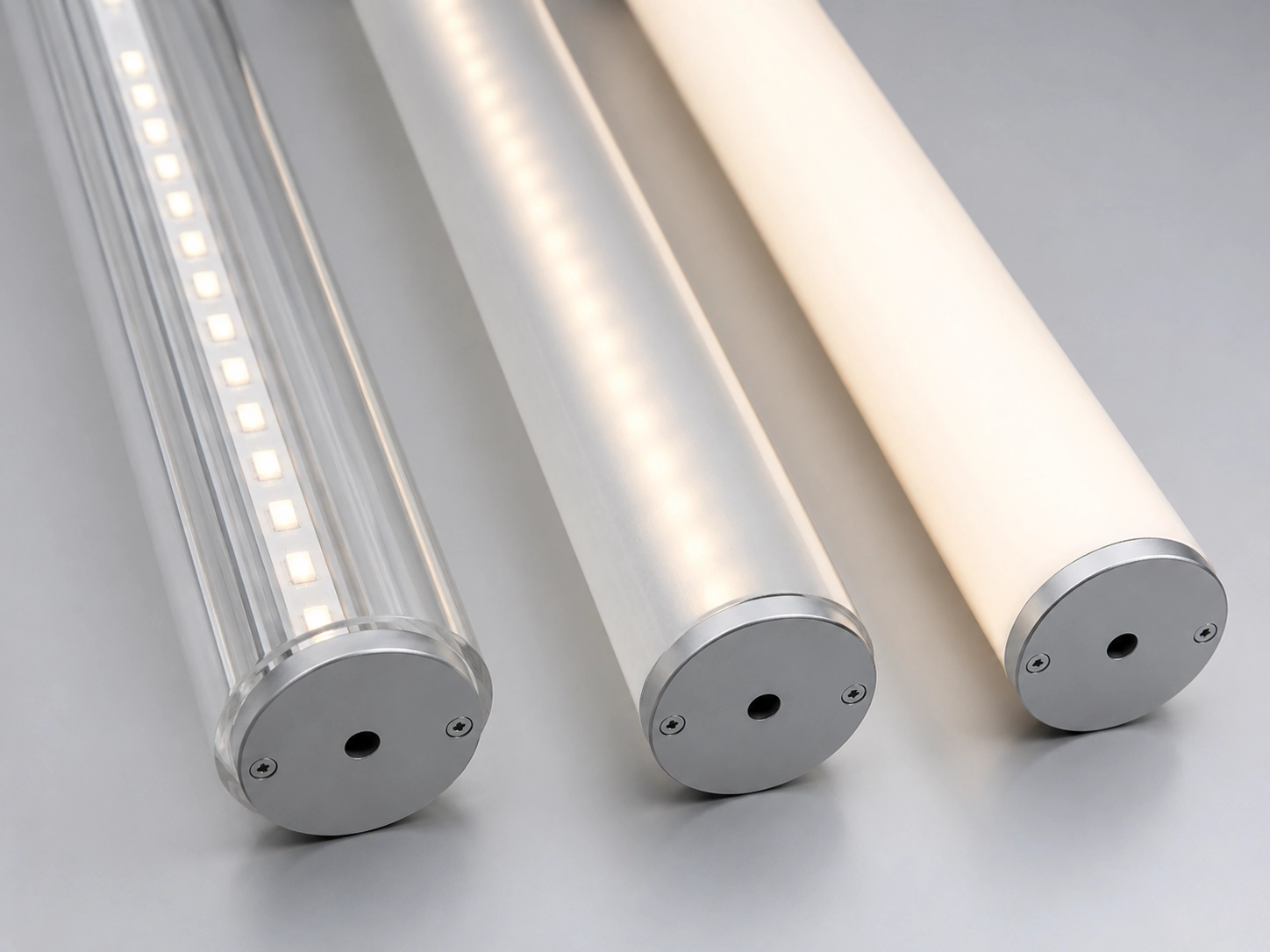

It-tliet finituri mhumiex interkambjabbli. Clear ma jitlef kważi xejn u ma jaħbi xejn - kull LED jaqra bħala hotspot. Opal, pigment tal-ħalib li jinġarr permezz tal-materjal aktar milli tessut tal-wiċċ, huwa l-aktar li jaħfer fuq l-uniformità u l-aktar għali fuq il-lumen, faċilment iċedu kwart tal-produzzjoni. L-għażla tal-ġlata tpoġġi bejniethom, u għall-biċċa l-kbira tax-xogħol arkitettoniku, tal-bejgħ bl-imnut u tal-wiri dik it-triq tan-nofs hija tajba: diffużjoni biżżejjed biex tħassar it-tikek, telf żgħir biżżejjed li m'intix sewwieqa ta 'daqs eċċessiv biex tikkumpensa.



Hawnhekk hija l-pożizzjoni li l-biċċa l-kbira tal-listi mhux se jieħdu: jekk il-prijorità hija l-luminożità massima u l-attrezzatura tidher mill-bogħod, il-ġlata ħafna drabi tkun is-sejħa ħażina, u tubu ċar flimkien ma 'strixxa aktar densa jegħlbuha għal kollox. Il-ġlata taqla’ postha meta l-armar jidher mill-qrib u l-uniformità tkun importanti aktar minn kandela mhux maħduma. Ikseb dak il-ġudizzju l-ewwel - kull deċiżjoni tad-daqs hawn taħt tiddependi minnu.

Daqsijiet standard għal tubu tad-diffużur akriliku bil-ġlata, u fejn jieqaf "standard".

Tubu akriliku estruż jimxi fuq sellum stabbilit ta 'dijametri ta' barra. Il-firxiet tal-istokk tipikament ivarjaw minn 3/8″ sa 6″ OD - bejn wieħed u ieħor 10–150 mm - bid-daqsijiet żgħar u medji jagħmlu kważi x-xogħol kollu tal-LED; tubu akriliku mat-tond għall-istrixxa LED kważi dejjem jinżel f'dik il-medda. Fuqha, sa madwar 12″ OD, int f'territorju tad-dwana-die, b'dijametru kbir-ħafna mid-distributuri ma jaħżnux. Ħajt standard huwa 1/8″ (≈3 mm); ħitan itqal għal madwar 0.250″ (6 mm) jidħlu meta t-tubu jirdoppja bħala impatt jew element strutturali aktar milli lenti pura.

Ittratta t-tabella hawn taħt bħala chart OD tax-xogħol biex tqabbel tubu tad-diffużur ma 'bini reali:

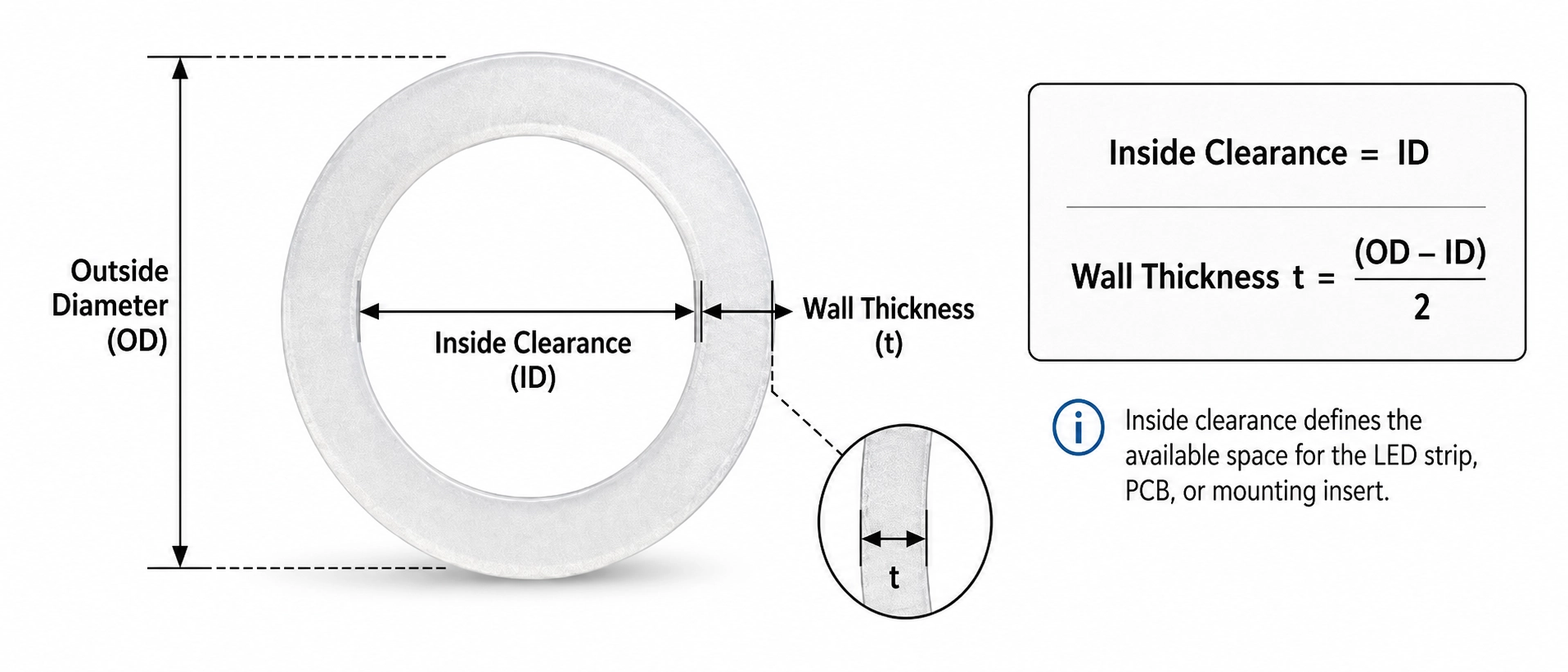

In-nassa fi "standard" hija d-dimensjoni ta 'ġewwa. Ix-xerrejja jispeċifikaw OD, jirċevuh b'mod korrett, imbagħad isibu li t-toqba mhux se tnaddaf is-sostenn tal-aluminju tal-istrixxa jew PCB usa '24 V. Id-dijametru ta 'ġewwa huwa OD nieqes id-doppju tal-ħajt, għalhekk tubu OD ta' 20 mm f'ħajt ta '3 mm iħalli bore ta' 14 mm - multa għal strixxa ta '10 mm, issikkat għal waħda ta' 12 mm ladarba żżid tolleranza u passaġġ tas-sħana. Daqs it-toqba mal-istrixxa, mhux il-kanal, u kkonferma l-ħajt qabel ma tissakkar l-OD.

Tolleranza u moviment termali: l-ispeċifikazzjonijiet li jiddeċiedu tajbin

Din hija t-taqsima tal-paġni tal-prodott skip, u huwa fejn il-parti jew tinżel f'assemblaġġ jew tiġġenera ritorn. Żewġ familji ta 'numri jirregolaw tajbin: tolleranza dimensjonali u moviment termali.

It-tolleranzi tal-manifattura għal tubu akriliku estruż huma referenzjati f'20 grad, u kemm id-dijametru kif ukoll il-ħajt għandhom allowance li tikber bid-daqs. Dik it-temperatura ta 'referenza hija importanti aktar milli tidher, minħabba li l-PMMA għandu koeffiċjent ta' espansjoni termali lineari madwar 7 × 10⁻⁵ għal kull grad (il-proprjetà mkejla taħt ASTM D696) - diversi drabi dik tal-aluminju. Mexxiha fuq tagħmir reali: tubu ta' 3 m li jara jitbandal ta' 30 grad bejn filgħodu kiesaħ u strixxa kompletament misjuqa timxi fuq l-ordni ta' 6 mm tul it-tul tiegħu - eżempju maħdum mill-koeffiċjent, mhux kostanti mkejla. Dan mhuwiex żball ta' arrotondament; hija d-differenza bejn ġirja dritta u waħda bowed.

Huwa għalhekk li n-numru li ħadd ma voluntiera huwa l-approvazzjoni tat-tmiem-tap. Aqta 'd-diffużur flush mal-kanal tiegħu u m'għandu fejn jikber - jaqbad l-ewwel darba li l-istrixxa ssaħħanha. Ħalli vojt ta 'espansjoni definit f'kull terminazzjoni, daqs biex imexxi t-tul u l-firxa tat-temperatura, u jibqa' dritt. Kemm vojt, u kemm tolleranza stretta jeħtieġ il-kanal tiegħek ġenwinament, hija funzjoni tal-ġirja - it-tip ta 'ħaġa ta' min ipinġi fuq tpinġija qabel ma tinqata' kwalunkwe għodda.

Akriliku jew polikarbonat: tqabbel it-tubu mal-ambjent

Liema materjal jirbaħ jiddependi minn fejn jgħix l-apparat.

L-akriliku jittrasmetti aktar dawl - madwar 92% kontra bejn wieħed u ieħor 88–90% għall-polikarbonat, bi grad ottiku-PMMA jilħaq ~95% fl-aħjar gradi - u, aktar importanti għal lenti li trid tidher sew f'ħames snin, tirreżisti l-isfar tal-UV waħedha (Dejta tal-materjal PMMA, Wikipedia). Polikarbonat standard isfar u embrittles taħt xemx sostnuta sakemm ma jġorrx stabilizzaturi UV jew għatu UV ko-estruż, li jżid l-ispiża. L-akriliku jħallas għal dik iċ-ċarezza fil-fraġilità: jaqsam taħt impatt iebes fejn il-polikarbonat jitgħawweġ. It-tnejn joħorġu mill-istess linja ta 'estrużjoni bħall-oħra tagħnaprofili tondi tat-tubi tal-plastik- jiddewweb sfurzat minn die - għalhekk id-differenza li tixtri hija fil-polimeru, mhux fil-proċess.

Aqra l-matriċi bħala default, mhux regola: xogħol ta 'ġewwa li jieħu wkoll attakki tal-ballun f'sala tal-isports jinqaleb għal polikarbonat minkejja li jkun "ġewwa." Tagħnaprofili akriliċi estrużiuimpatt-profili tal-polikarbonattkopri ż-żewġt itruf, għalhekk l-għażla hija dwar l-ambjent, mhux dak li hemm fl-istokk.

Daqs ta 'tubu akriliku bil-ġlata għas-setup LED tiegħek

Ibda mill-istrixxa, mhux mit-tubu. Kejjel l-aktar punt wiesa 'tal-istrixxa - normalment il-PCB tal-aluminju jew FPC flimkien mal-mogħdija tas-sħana tiegħu - imbagħad aħdem lura permezz tal-matematika tat-toqba hawn fuq għal OD u ħajt li jitneħħa b'tolleranza żejda. Tubu li jwaħħal l-istrixxa mikxufa fuq il-bank iżda mhux l-istrixxa fuq il-kanal tiegħu huwa l-aktar ritorn komuni li naraw.

Imbagħad iddeċiedi jekk il-ġlata saħansitra ssolvix it-tikek tiegħek. Id-distanza li fiha l-emittenti individwali jċajpar f'linja hija funzjoni tal-pitch tal-istrixxa tiegħek u tal-kurrent tas-sewqan, mhux tat-tubu waħdu - għalhekk il-bore eżatt fejn tisparixxi t-tikek ta 'min jikkalkula kontra l-istrixxa speċifika tiegħek aktar milli tafda regola ġenerali. Tubu baxx li jkun qiegħed qrib strixxa ta'-densità baxxa xorta se juri hotspots permezz tal-ġlata; li tagħti l-kamra tar-raġġ biex jikkoinċidu, jew li tiċċaqlaq għal strixxa aktar densa, tagħmel aktar minn ċpar itqal.

U l-pożizzjoni ta 'min tiddikjara għal kollox: strixxa COB tajba tista' ma teħtieġx diffużur għal kollox. Il--COB ta' densità għolja diġà huwa qrib sors kontinwu, għalhekk jekk l-unika raġuni tiegħek għat-tubu hi li taħbi tikek, tubu ċar - jew l-ebda tubu - jista' jegħleb il-ġlata fuq il-luminożità. Il-ġlata għadha taqla 'postha għal dehra konsistenti mixgħula, protezzjoni fiżika, u t-tieni saff ta' kontroll tad-dija; speċifika għal dawk ir-raġunijiet, mhux minħabba drawwa.

Erba 'żbalji li jispeċifikaw li jħassru tubu tad-diffużur tajjeb

1. In-nassa hotspot. Kanal baxx bi strixxa ta'-densità baxxa juri tikek anke taħt l-opal. It-tiswija hija koinċidenza tar-raġġ - strixxa aktar densa, COB, jew kanal aktar profond li jħalli t-taħlita tad-dawl - mhux ġlata itqal.

2. Sfar tal-UV mill-materjal ħażin.Ħdejn tieqa jew barra, polikarbonat mhux stabbilizzat jew reżina rħisa mhux speċifikata tisfar u tifraġi fi żmien xhur. Qabbel il-materjal mal-espożizzjoni tad-dawl qabel tixtri fuq il-prezz.

3. Ħbula termali minn qatgħa flush. It-tqattigħ tat-tubu eżatt mal-kanal tiegħu ma jħalli l-ebda lok għall-espansjoni tal-ordni ta' 6 mm-run fit-tul tara - titbaxxa l-ewwel darba li l-istrixxa tissaħħanha. Ħalli l-vojt tat-tarf-tap.

4. Stress cracking fl-akriliku estruż. PMMA estruż jibred malajr u jġorr stress intern; it-tħaffir jew it-termoforming mingħajr ittemprar jistieden stress cracking, speċjalment fuq fabbrikazzjoni mhux-standard. Iddisinja l-immuntar sabiex it-tubu ma jittaqqabx taħt tagħbija, u indika kwalunkwe operazzjoni sekondarja lill-fornitur tiegħek bil-quddiem.

Tubi tad-diffusjoni akriliku tal-ġlata tal-provenjenza u tad-dwana

It-tubu tal-istokk iwieġeb id-daqsijiet komuni; ġirja tad-dwana twieġeb it-tpinġija tiegħek. It-tubu tad-diffużur akriliku bil-ġlata tad-dwana tfisser li taqta 'l-die għall-OD u l-ħajt tiegħek, iżżomm tolleranza definita, u tispiċċa t-truf - maqtugħa-t-tul b'terminazzjonijiet illustrati - aktar milli tirqim tul ta' stokk fuq il-post u tittama li t-toqba tiċċara.



Il-każ għall-konferma tad-dimensjonijiet qabel l-għodda huwa konkret. Fabbrikatur jispeċifika OD ta '20 mm biex jaqbel mal-kanal, imbagħad isib l-istrixxa ta' 12 mm tagħhom flimkien mal-mogħdija tas-sħana tagħha mhux se tnaddaf it-toqba ta '14 mm li ħajt ta' 3 mm iħalli - l-OD kien tajjeb u l-parti kienet għadha ħażina. Taqbad dak kontra tpinġija ma jiswa xejn; il-qbid wara li jinqata' d-die jiswa ġirja.



Jekk qed tispeċifika aktar milli tixtri xkaffa, ibgħat il-wisa 'ta' l-istrixxa, il-kanal, it-tul tal-ġirja, u l-firxa tat-temperatura, u ħalli d-distakk OD, ħajt u espansjoni jkunu daqs dawk. Tista 'tibda b'tagħnaMedda tad-diffużur tal-istrixxa LEDu jimxu għal die tad-dwana minn hemm.
