L-estrużjoni hija proċess ta' manifattura li jsawwar il-materjal billi jġiegħlu minn die bi profil speċifiku ta' sezzjoni trasversali-. Il-materjal-kemm jekk metall, plastik, ċeramika, jew ikel-jiġi mbuttat jew miġbud mill-ftuħ tad-die, jieħu l-forma tiegħu b'mod permanenti. Dan joħloq prodotti b'-sezzjonijiet trasversali uniformi bħal pajpijiet, gwarniċi tat-twieqi, travi tal-aluminju, u oġġetti tal-ikel. Il-fehim ta 'x'inhi estrużjoni jgħin lill-manifatturi jagħżlu l-metodu ta' formazzjoni t-tajjeb għal prodotti li jeħtieġu profili konsistenti fuq tulijiet estiżi.
Kif jaħdem il-Proċess ta' Estrużjoni

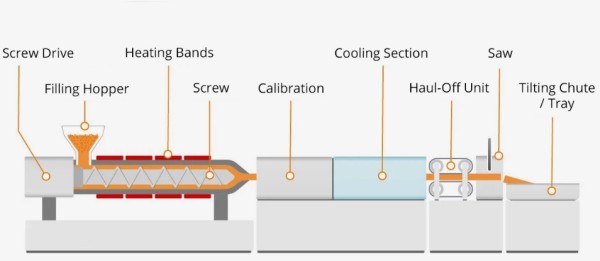

Biex tifhem x'inhi estrużjoni f'termini prattiċi, ikkunsidra l-mekkaniżmi involuti: tliet komponenti ewlenin li jaħdmu f'sekwenza. Materjal jidħol f'kamra jew kanna fejn il-pressjoni tibni jew permezz ta 'muntun, mekkaniżmu bil-kamin, jew forza idrawlika. Din il-pressjoni timbotta l-materjal lejn die-essenzjalment fetħa forma li tiddetermina s-sezzjoni trasversali tal-prodott finali-. Hekk kif il-materjal joħroġ mid-die, iżomm dik il-forma ta' sezzjoni trasversali filwaqt li jestendi għat-tul mixtieq.
It-temperatura għandha rwol li jiddefinixxi kif topera l-estrużjoni. L-estrużjoni sħuna ssaħħan materjali 'l fuq mit-temperatura tar-rikristallizzazzjoni tagħhom, u tagħmilhom aktar faċli biex jiġu deformati. L-aluminju tipikament joħroġ bejn 350 grad u 500 grad, filwaqt li l-azzar jeħtieġ 1,100 grad sa 1,300 grad. L-estrużjoni kiesħa taħdem f'temperatura tal-kamra, li toffri tolleranzi aktar stretti u finituri tal-wiċċ aħjar iżda jeħtieġu aktar forza. L-estrużjoni sħuna tokkupa t-triq tan-nofs f'424 grad sa 975 grad, tibbilanċja r-rekwiżiti tal-forza bi proprjetajiet materjali.
Il-pressjoni involuta hija sostanzjali. Presses idrawliċi għall-estrużjoni tal-metall ivarjaw minn 230 sa 11,000 tunnellata metrika ta 'forza, li jiġġeneraw pressjonijiet bejn 30 u 700 MPa. Għall-estrużjoni tal-plastik, viti singoli jew doppji jduru ġewwa btieti msaħħna, gerbub polimeru tidwib permezz ta 'kombinazzjoni ta' tisħin estern u frizzjoni-shear heat iġġenerat. Il-plastik imdewweb imbagħad jgħaddi mid-die taħt pressjoni kontinwa.
Wara li joħroġ mid-die, il-materjal estruż jeħtieġ tkessiħ ikkontrollat biex iżżomm l-eżattezza dimensjonali. Il-metalli tipikament jgħaddu minn tkessiħ bl-arja jew tkessiħ tal-ilma skont il-liga u l-proprjetajiet mixtieqa. Il-plastik jgħaddi minn tankijiet li jkessaħ jew ċrieki ta 'l-arja, bir-rata tat-tkessiħ taffettwa l-kristallinità u l-finitura tal-wiċċ. Mekkaniżmu ta' ġbid-imsejjaħ refgħa ta' caterpillar-off-iżomm tensjoni konsistenti, u jipprevjeni d-distorsjoni hekk kif il-materjal jissolidifika.
Tipi Prinċipali ta 'Metodi ta' Estrużjoni
Meta teżamina x'inhi estrużjoni minn perspettiva teknika, il-metodu użat jaffettwa b'mod sinifikanti l-effiċjenza tal-proċess u l-kwalità tal-prodott finali. L-estrużjoni diretta, l-aktar approċċ komuni, tpoġġi l-materjal f'kontenitur tqil-b'ħitan filwaqt li muntun jimbottah minn ġo die fit-tarf oppost. Il-billetta tivvjaġġa t-tul kollu tal-kontenitur, u toħloq frizzjoni bejn il-materjal u l-ħitan tal-kontenitur. Din il-frizzjoni tfisser li l-akbar forza sseħħ fil-bidu tal-proċess, tonqos gradwalment hekk kif il-materjal jonqos. Il-porzjon finali, imsejjaħ it-tarf tal-butt, jibqa 'mhux użat minħabba li l-materjal irid joħroġ b'mod radjali biex joħroġ, u jeħtieġ forza eċċessiva.
L-estrużjoni indiretta tbiddel dan l-arranġament. Id-die jimxi lejn muntun wieqaf, bil-billetta u l-kontenitur jivvjaġġaw flimkien. Minħabba li l-billetta ma tiżżerżaqx mal-ħitan tal-kontenitur, il-frizzjoni tinżel b'25% sa 30%. Dan jippermetti billetti akbar, veloċitajiet aktar mgħaġġla, u cross-sections iżgħar-. L-inforra tal-kontenitur tesperjenza inqas xedd, u l-billetta toħroġ b'mod aktar uniformi. Il-limitazzjoni tinsab fiz-zokk li jżomm id-die-għandu jaqbeż it-tul tal-kontenitur, li jirrestrinġi t-tul massimu ta 'estrużjoni bbażat fuq is-saħħa tal-kolonna taz-zokk.
L-estrużjoni idrostatika ddawwar il-billetta kompletament b'fluwidu taħt pressjoni, ħlief fejn tikkuntattja d-die. Dan jelimina kompletament il-frizzjoni tal-kontenitur-billet. Pompa jew muntun jippressaw il-fluwidu-tipikament żejt tar-riġnu fi pressjonijiet li jilħqu 1,400 MPa. Il-vantaġġi jinkludu veloċitajiet aktar mgħaġġla, proporzjonijiet ta 'tnaqqis ogħla, temperaturi tal-billetta aktar baxxi, anke fluss tal-materjal, u l-ebda residwu fuq il-ħitan tal-kontenitur. Madankollu, li jkun fihom pressjonijiet ta 'fluwidu estremi jippreżenta sfidi, u billetti jeħtieġu preparazzjoni bir-reqqa bi truf għax-xejn biex jiffurmaw siġilli inizjali.
L-estrużjoni tal-impatt jolqot il-materjal b'punch fi spazju ristrett, u jġiegħlu jgħaddi madwar il-punch. Dan jipproduċi forom vojta bħal tubi toothpaste, laned tal-ajrusol, u kaxxi tal-batteriji. Il-proċess jaħdem partikolarment tajjeb għal metalli aktar artab bħall-aluminju, ir-ram u ċ-ċomb. Minħabba li l-materjal jiċċaqlaq lura relattiv għall-punch, tissejjaħ ukoll estrużjoni ta 'impatt b'lura.
Materjali Komunement Estrużi
Aspett ewlieni biex wieħed jifhem x'inhi estrużjoni jinvolvi r-rikonoxximent tal-materjali varji li jistgħu jiġu pproċessati. L-aluminju jiddomina l-estrużjoni tal-metall, li jammonta għall-maġġoranza tal-prodotti tal-metall estrużi globalment. Il-firxa tat-temperatura ta 'estrużjoni tagħha ta' 350 grad sa 600 grad tagħmilha relattivament faċli biex tipproċessa. Is-suq tal-estrużjoni tal-aluminju waħdu laħaq $ 91.4 biljun fl-2024 u jipproġetta tkabbir għal $ 146.8 biljun sal-2030. L-aluminju joħloq oqfsa tal-bini, komponenti tal-karozzi, sinkijiet tas-sħana, kompartimenti elettroniċi, u oġġetti tal-konsumatur minn frejms tal-għamara għal tagħmir sportiv.
L-estrużjoni tal-azzar topera f'temperaturi estremi bejn 1,825 grad F u 2,375 grad F (1,000 grad sa 1,300 grad). Il-proċess Ugine-Séjournet, ivvintat fl-1950, juża trab tal-ħġieġ bħala lubrikant. Billetti ta 'l-azzar imsaħħna roll fi trab tal-ħġieġ li jiddewweb f'film irqiq, li jissepara l-materjal mill-ħitan tal-kamra filwaqt li jipprovdi lubrikazzjoni. Ċirku tal-ħġieġ iżola aktar is-sħana tal-billetta mid-die. Din l-innovazzjoni ppermettiet l-estrużjoni tal-azzar u aktar tard ġiet estiża għal materjali bħal ligi tal-platinu-iridju użati fl-istandards tal-massa tal-kilogrammi.
Ir-ram joħroġ bejn 600 grad u 1,000 grad, ħafna drabi jeħtieġu forzi li jaqbżu 690 MPa. Ir-ram joħroġ f'temperaturi simili, li jipproduċi vireg reżistenti għall-korrużjoni-, partijiet tal-karozzi, fittings tal-pajpijiet, u komponenti tal-inġinerija. L-estrużjoni tat-titanju, li topera bejn 600 grad u 1,000 grad, toħloq partijiet strutturali tal-inġenji tal-ajru, binarji tas-sedili, u ċrieki tal-magna. Il-manjeżju jipproċessa fi 300 grad sa 600 grad b'estrudabbiltà komparabbli mal-aluminju, isib applikazzjonijiet fl-industriji aerospazjali u nukleari.
L-estrużjoni tal-plastik tirrappreżenta 77% tas-suq tal-makkinarju tal-estrużjoni. Il-polyethylene joħroġ bejn 180 grad u 240 grad, polypropylene bejn 200 grad u 250 grad, u PVC bejn 160 grad u 210 grad. Il-PVC jeħtieġ kontroll preċiż tat-temperatura minħabba s-sensittività tad-degradazzjoni tiegħu. Il-polistirene jipproċessa f'180 grad sa 240 grad, u jżomm ir-riġidità u ċ-ċarezza. Polimeri ta'-prestazzjoni ogħla bħall-PEEK u l-PPS jeħtieġu 600 grad F sa 750 grad F, u jeħtieġu tagħmir speċjalizzat b'ħiters iżolati taċ-ċeramika- u sistemi ta' tkessiħ tal-arja.
L-estrużjoni tal-ikel ittrasformat il-produzzjoni taċ-ċereali tal-ikel u l-kolazzjon. Il-materja prima mitħun biex tikkoreġi d-daqs tal-partiċelli tgħaddi minn pre-kondizzjonaturi fejn l-injezzjoni tal-fwar tibda tisjir. Ġewwa l-estrużur, il-frizzjoni u l-pressjoni jiġġeneraw 10 sa 20 bar, it-tisjir tal-prodott internament. L-estrużjoni f'temperatura għolja-tipproduċi snacks lesti-biex-jieklu, filwaqt li l-estrużjoni kiesħa toħloq għaġin għat-tisjir aktar tard. Il-prodotti jinkludu ċereali tal-kolazzjon, għaġina tal-cookie magħmula minn qabel, ikel għall-annimali domestiċi, ikel tat-trabi, u proteina veġetali texturizzata.
Industriji u Applikazzjonijiet
Il-kostruzzjoni tikkonsma 31.6% tal-prodotti estrużi, l-akbar applikazzjoni waħda. Gwarniċi tat-twieqi tal-aluminju, gwarniċi tal-bibien, ħitan tal-purtieri, u travi strutturali kollha joriġinaw mill-estrużjoni. Il-proċess joħloq profili vojta kumplessi li metodi tradizzjonali ma jistgħux jipproduċu b'mod effiċjenti. Travi ta 'l-azzar, ċerti briks prodotti permezz ta' estrużjoni tat-terracotta, u pajpijiet tal-PVC għal sistemi ta 'plaming juru aktar id-dipendenza tal-kostruzzjoni fuq materjali estrużi.
L-industrija tal-karozzi tadotta dejjem aktar l-estrużjoni għal lightweighting. Tesla jinkorpora aluminju estruż f'kompartimenti tal-batteriji, li juża l-konduttività termali u d-durabilità tal-aluminju. It-trims tat-twieqi, il-komponenti tax-chassis, is-sistemi ta 'ġestjoni tal-ħbit, u diversi elementi tal-qafas jużaw profili estrużi. Il-vetturi elettriċi jibbenefikaw b'mod partikolari-it-tnaqqis tal-piż tal-vettura jestendi l-firxa tal-batterija mingħajr ma tiġi kompromessa l-integrità strutturali. Il-pressjoni regolatorja biex jitnaqqsu l-emissjonijiet tmexxi din l-adozzjoni. Aġenziji tal-Istati Uniti bħall-NHTSA u l-EPA jordnaw titjib fl-ekonomija tal-fjuwil, bi strettezza tiżdied b'1.5% kull sena mill-2021 sal-2026.
L-applikazzjonijiet aerospazjali jitolbu komponenti ħfief iżda b'saħħithom. Boeing timpjega sezzjonijiet estrużi tal-aluminju fis-787 Dreamliner tiegħu, li jnaqqas il-piż ġenerali u jtejjeb l-effiċjenza tal-fjuwil. Gwarniċi ta 'l-ajruplani, pannelli tal-fuselage, frejms tat-twieqi, u membri strutturali jiddependu fuq estrużjonijiet ta' aluminju u titanju ta 'preċiżjoni. Il-proċess joħloq partijiet li jissodisfaw standards stretti ta 'prestazzjoni u sikurezza filwaqt li jimminimizza l-piż. Xejriet emerġenti jesploraw komposti ibridi li jintegraw fibra tal-karbonju ma' estrużjonijiet ta' liga tal-aluminju għal inġenji tal-ajru tal--ġenerazzjoni li jmiss.
Is-settur tal-ippakkjar antiċipat li jikber b'5.3% CAGR juża estrużjoni tal-film minfuħa għal basktijiet tal-plastik, estrużjoni tal-folji għal kontenituri termoformati, u estrużjoni tal-profil għall-għonq tal-fliexken. Soluzzjonijiet flessibbli u riġidi tal-ippakkjar tal-plastik jiddominaw is-suq. It-teknoloġija tal-ko-estrużjoni tissaffi polimeri differenti biex toħloq films b'ħafna saffi li jissodisfaw rekwiżiti speċifiċi ta 'barriera li polimeri singoli ma jistgħux jiksbu. Din l-innovazzjoni oriġinat fit-talbiet tal-industrija tal-ippakkjar għal materjali li jgħaqqdu proprjetajiet differenti.
L-industriji tal-elettronika u tal-elettriku jestrudu sinkijiet tas-sħana, kompartimenti, komponenti konduttivi, u kisi tal-kejbil. Il-konduttività termali tal-aluminju tagħmel is-sinkijiet tas-sħana estrużi essenzjali għad-dissipazzjoni tas-sħana f'apparat elettroniku. L-estrużjoni tal-kisi tal-kejbil tuża jew irjus tal-ippressar jew irjus tal-kisi skont l-adeżjoni meħtieġa bejn il-plastik u l-kejbil. L-applikazzjonijiet mediċi jinkludu tubi, kateters, u wajers ta' gwida manifatturati permezz ta' estrużjoni ta' preċiżjoni ta' plastiks ta' grad mediku-li jissodisfaw ir-rekwiżiti regolatorji.
Vantaġġi ta 'estrużjoni
Biex tapprezza bis-sħiħ x'inhi estrużjoni u għaliex tintuża tant, ikkunsidra l-vantaġġi uniċi tagħha. L-estrużjoni toħloq sezzjonijiet trasversali-estremament kumplessi li metodi oħra ta' manifattura ma jistgħux jipproduċu ekonomikament. Il-proċess jimmaniġġa kemm materjali fraġli kif ukoll duttili minħabba li l-materjal jesperjenza biss stress kompressiv u ta 'shear, mhux stress tat-tensjoni. Die wieħed jipproduċi tulijiet teoretikament infiniti ta' materjal kontinwu b'sezzjonijiet trasversali perfettament konsistenti--kapaċità impossibbli bl-ittimbrar, l-ikkastjar jew il-magni.
Il-kwalità tal-finitura tal-wiċċ taqbeż il-biċċa l-kbira tal-proċessi alternattivi. Ligi tal-manjeżju u tal-aluminju jiksbu finitura tal-wiċċ ta '0.75 μm RMS jew aħjar. It-titanju u l-azzar jilħqu 3 μm RMS. Dan jelimina jew inaqqas l-operazzjonijiet tal-irfinar sekondarji. L-estrużjoni kiesħa teċċella b'mod partikolari, u tagħti kwalità superjuri tal-wiċċ, tolleranzi aktar stretti, u saħħa ogħla permezz tat-twebbis tax-xogħol. In-nuqqas ta 'ossidazzjoni f'temperatura tal-kamra jippreserva l-integrità tal-wiċċ.
L-effiċjenza fl-ispiża tirriżulta minn kapaċitajiet ta 'produzzjoni kontinwi. Ladarba mwaqqfa, il-linji ta 'estrużjoni joperaw b'intervent minimu, li jipproduċu volumi għoljin bi kwalità konsistenti. L-iskart tal-materjal jibqa' baxx-anke l-aħħar tarf fl-estrużjoni diretta jirrappreżenta biss perċentwal żgħir tal-materjal tal-input. L-ispejjeż tal-għodda, filwaqt li fil-bidu jkunu sinifikanti, jamortizzaw tul ta' ġirjiet kbar ta' produzzjoni. Għall-aluminju li jipproduċi aktar minn 50,000 libbra, l-estrużjoni tipikament tiswa inqas minn metodi alternattivi ta 'formazzjoni bħal roll forming.
Il-libertà tad-disinn tippermetti lill-inġiniera jottimizzaw il-ġeometrija tal-parti għal funzjonijiet speċifiċi. Kavitajiet interni, ħxuna tal-ħajt varjabbli, u karatteristiċi integrati jistgħu jiġu ddisinjati direttament fid-die. Dan jikkonsolida partijiet li kieku jkunu jeħtieġu assemblaġġ, inaqqas il-kumplessità tal-manifattura u l-punti ta 'falliment potenzjali. Sezzjonijiet vojta jiksbu proporzjonijiet ta' saħħa għolja-għall--impossibbli b'vireg solidi ta' saħħa ekwivalenti.
Sfidi Komuni ta' Estrużjoni
Il-kontroll tat-temperatura jippreżenta diffikultajiet kontinwi minkejja sistemi ta' monitoraġġ sofistikati. It-temperaturi tal-kanna murija ħafna drabi jvarjaw b'mod sinifikanti mit-temperaturi attwali tat-tidwib, skont it-tqegħid tas-sensorju. Żoni ta' tisħin multipli-tipikament erba' sa sitta, kultant sa għaxra-jinfluwenzaw lil xulxin permezz tal-konduzzjoni tas-sħana. L-effetti tat-temperatura jimmanifestaw bil-mod, u jagħmlu l-korrelazzjonijiet ta' kawża-u-effett diffiċli. Il-bidliet jistgħu jieħdu minuti sa sigħat biex jistabbilizzaw, u jikkomplikaw is-soluzzjoni tal-problemi u l-ottimizzazzjoni.
Id-difetti fil-wiċċ ifixklu l-operazzjonijiet ta 'estrużjoni. Linji tal-wiċċ jidhru minn imperfezzjonijiet tad-die jew kontaminazzjoni. Id-difetti tal-pajpijiet iseħħu meta l-ossidi tal-wiċċ u l-impuritajiet jiċċirkolaw lejn iċ-ċentru tal-prodott wara ċerti mudelli ta 'fluss. Uċuħ mhux maħduma jirriżultaw minn tidwib jew kontaminazzjoni insuffiċjenti. Il-qsim intern jiżviluppa minn stress eċċessiv waqt it-tkessiħ. Varjazzjonijiet dimensjonali jinqalgħu minn espansjoni termali waqt l-ipproċessar u jinxtorob waqt it-tkessiħ, li jagħmlu t-tolleranzi stretti ta 'sfida.
Inkonsistenzi materjali jaffettwaw il-kwalità tal-prodott b'mod imprevedibbli. Il-lottijiet tal-materja prima jvarjaw minkejja l-programmi ta' assigurazzjoni tal-kwalità. Materjali igroskopiċi bħall-polyurethane, najlon u EVOH jassorbu l-umdità atmosferika, li tivaporizza waqt l-estrużjoni, u toħloq bżieżaq u fosos. Il-kontenut ta 'umdità għandu jibqa' taħt 0.1% għall-biċċa l-kbira tal-polimeri. Materjali li jeħtieġu t-tnixxif qabel l-ipproċessar iżidu l-kumplessità tal-immaniġġjar u l-ħin taċ-ċiklu. Kontaminazzjoni minn produzzjoni preċedenti jew sorsi ambjentali tintroduċi difetti li jeħtieġu tindif estensiv.
Id-disinn u l-manutenzjoni tad-die għandhom impatt sinifikanti fuq ir-riżultati. Disinn fqir tad-die jikkawża fluss ta 'materjal irregolari, u joħloq spots dgħajfa jew warping. Irkejjen li jaqtgħu ma jistgħux jinkisbu f'estrużjonijiet tal-aluminju u tal-manjeżju-raġġi minimi ta' 0.4 mm huma meħtieġa. Il-kantunieri tal-azzar jeħtieġu raġġi minimi ta '0.75 mm. Il-proporzjon ta' estrużjoni-erja trasversali tal-bidu-diviża b'erja finali-jaffettwa r-rekwiżiti tal-forza u l-kwalità tal-prodott. Proporzjonijiet għoljin jitolbu aktar pressjoni u jistgħu jintroduċu difetti. Imut jesperjenza xedd minn materjali li joborxu u għandu jinżamm jew jinbidel regolarment.
Il-limitazzjonijiet tat-tagħmir jirrestrinġu dak li jista 'jiġi estruż. Il-kapaċità tal-istampa tiddetermina d-dijametru massimu taċ-ċirku ċirkoskrittiv-l-iżgħar ċirku li jidħol madwar is-sezzjoni-transversali. Presses kbar tipiċi jimmaniġġjaw ċrieki b'dijametru ta '60 ċm għall-aluminju u 55 ċm għall-azzar u titanju. L-ipproċessar ta 'polimeri ta' -temperatura għolja f'600 grad F sa 750 grad F jeħtieġu tagħmir speċjalizzat b'ħiters taċ-ċeramika u tkessiħ bl-arja. Linji anzjani ħafna drabi ma jistgħux jakkomodaw dawn il-materjali mingħajr titjib sostanzjali.
Estrużjoni vs Metodi Oħra ta 'Manifattura
L-estrużjoni tvarja b'mod fundamentali mill-iffurmar tal-injezzjoni, li jġiegħel il-materjal ġo kavità tal-moffa magħluqa biex toħloq partijiet tridimensjonali diskreti -. L-iffurmar tal-injezzjoni jipproduċi oġġetti bħal fliexken, ġugarelli, u housings kumplessi iżda joħloq parti waħda għal kull ċiklu. L-estrużjoni tiġġenera tulijiet kontinwi b'-sezzjonijiet trasversali uniformi. Filwaqt li l-iffurmar tal-injezzjoni jeċċella f'ġeometriji kumplessi fit-tliet dimensjonijiet kollha, l-estrużjoni tispeċjalizza fi profili li jeħtieġu cross-sezzjonijiet konsistenti fuq tulijiet estiżi.
It-tpinġija, ħafna drabi konfuża ma 'l-estrużjoni, tuża forza tat-tensjoni biex tiġbed materjal minn ġo die aktar milli timbottah. It-tpinġija tillimita d-deformazzjoni possibbli f'pass wieħed, li teħtieġ stadji multipli għal tnaqqis sinifikanti fid-daqs. Il-proċess primarjament jipproduċi wajer u joħloq ukoll vireg u tubi tal-metall. Il-forzi kompressivi tal-estrużjoni jippermettu deformazzjoni akbar għal kull pass, li jimmaniġġjaw tnaqqis akbar ta' cross-sezzjoni u profili aktar kumplessi.
L-ikkastjar iferra materjal imdewweb fil-forom, u joħloq forom bis-solidifikazzjoni. Filwaqt li l-ikkastjar jieħu ħsieb forom tridimensjonali kumplessi ħafna, dan jitħabat ma' profili twal u uniformi. Il-finitura tal-wiċċ u t-tolleranzi dimensjonali tipikament ma jaqblux mal-estrużjoni. Stress interni minn tkessiħ irregolari joħolqu sfidi. Is-solidifikazzjoni kontinwa tal-estrużjoni taħt kundizzjonijiet ikkontrollati tagħti konsistenza dimensjonali superjuri għal prodotti tat-tip profil-.
Roll forming gradwalment tgħawweġ folja tal-metall permezz ta 'settijiet suċċessivi ta' rombli biex joħolqu profili. Taħdem tajjeb għall--produzzjoni ta' volum għoli ta' cross-sections relattivament sempliċi-. Madankollu, l-iffurmar tar-rombli ma jistax joħloq sezzjonijiet vojta minn ġewwa magħluqa mingħajr operazzjonijiet addizzjonali ta 'wweldjar jew tgħaqqid. L-estrużjoni tipproduċi forom vojta minn ġewwa kumplessi, sezzjonijiet magħluqa, u profili impossibbli permezz ta 'roll forming. L-ekonomija tiffavorixxi roll forming 'il fuq minn ċerti volumi-għall-azzar, tipikament aktar minn 20,000 kg ta' produzzjoni.
Konsiderazzjonijiet Ewlenin tad-Disinn
Il-kumplessità tal-forma taffettwa l-manifattura u l-ispiża. Il-fattur tal-forma-erja tas-superfiċje ġġenerata għal kull unità ta' massa-jikkwantifika l-kumplessità. Fatturi ta 'forma ogħla jżidu l-ispejjeż tal-għodda u jnaqqsu r-rati tal-produzzjoni. Is-sezzjonijiet li jmissu magħhom għandhom ikunu simili fil-ħxuna. Ir-riġlejn m'għandhomx jaqbżu għaxar darbiet il-ħxuna tagħhom biex jiżguraw fluss xieraq tal-materjal. Għandhom jiġu evitati kantunieri li jaqtgħu, b'raġġi minimi speċifikati skont it-tip ta' materjal.
L-uniformità tal-ħxuna tal-ħajt tipprevjeni problemi ta 'fluss. Is-sezzjonijiet ħoxnin jeħtieġu żieda fid-daqs ġenerali tas-sezzjoni. Ħxuna minima tvarja skond il-materjal: aluminju 0.7 mm, manjesju 1.0 mm, azzar tal-karbonju 3.0 mm, azzar li ma jissaddadx 3.0 sa 4.75 mm, titanju 3.8 mm. Żoni ta' sezzjoni trasversali minimi jiddependu b'mod simili fuq il-proprjetajiet tal-materjal. Id-disinjaturi għandhom jikkonsultaw linji gwida speċifiċi tal-materjal- biex jiżguraw li d-disinji jibqgħu fil-kapaċitajiet tal-manifattura.
L-għażla tal-proporzjon tal-estrużjoni tibbilanċja r-rekwiżiti tal-forza kontra t-tnaqqis tad-daqs mixtieq. Proporzjonijiet baxxi jimminimizzaw ix-xogħol mekkaniku u jippermettu veloċitajiet aktar mgħaġġla. Proporzjonijiet għoljin jitolbu aktar pressjoni, potenzjalment jaqbżu l-kapaċità tal-istampa jew jintroduċu difetti. Il-proporzjon jaffettwa mhux biss il-grad ta 'deformazzjoni iżda wkoll il-karatteristiċi tal-fluss tal-materjal u l-proprjetajiet mekkaniċi finali. Il-proporzjonijiet ottimali jvarjaw skont il-materjal, it-temperatura u l-proprjetajiet mixtieqa.
It-tolleranzi li jistgħu jinkisbu permezz tal-estrużjoni jiddependu fuq fatturi multipli. L-estrużjoni kiesħa tagħti tolleranzi aktar stretti minn estrużjoni sħuna. It-tip ta' materjal, il-kumplessità tal--sezzjoni trasversali, u l-ħxuna tal-ħajt kollha jinfluwenzaw l-eżattezza li tista' tinkiseb. Speċifikazzjoni żejda-ta' tolleranzi stretti żżid l-ispejjeż bla bżonn. L-istandards tal-industrija jiddefinixxu firxiet ta 'tolleranza aċċettabbli għall-flatness, twist, straightness, angoli, kontorni, u kantunieri. Id-disinjaturi għandhom jirreferu għal dawn l-istandards aktar milli jispeċifikaw tolleranzi aktar stretti-minn-meħtieġa.
Il-Pajsaġġ ta 'Tagħmir ta' Estrużjoni
Is-suq globali tal-makkinarju tal-estrużjoni kien stmat bejn $ 8.9 biljun u $ 11.7 biljun fl-2024, bi projezzjonijiet li laħqu $ 13.1 biljun sa $ 16.3 biljun sal-2032-2034, li żdiedu b'4.2% għal 4.9% CAGR. Dan it-tkabbir jirrifletti domanda dejjem tikber fis-setturi tal-ippakkjar, tal-kostruzzjoni, tal-karozzi u tal-ipproċessar tal-ikel. L-Asja-Paċifiku tiddomina b'aktar minn 71% tas-sehem tas-suq, immexxi minn industrijalizzazzjoni rapida fiċ-Ċina, l-Indja u n-nazzjonijiet tax-Xlokk tal-Asja.
L-estrużuri b'-screw waħdieni jżommu 62.7% tas-suq tat-tagħmir minħabba s-sempliċità, il-flessibilità u l-operat ekonomiku tagħhom għal prodotti standard. Twin-screw extruders, filwaqt li huma aktar kumplessi u għaljin, joffru kapaċitajiet ta 'taħlit superjuri, kontroll tat-temperatura aktar strett, u mmaniġġjar aħjar ta' materjali mimlija jew rinfurzati. L-effiċjenza enerġetika tagħhom-li jikkunsmaw inqas enerġija minn mudelli ta'-screw waħdieni bi produzzjoni komparabbli-twassal biex tiżdied l-adozzjoni f'applikazzjonijiet eżiġenti.
Tipi ta 'stampa jvarjaw konsiderevolment. Presses taż-żejt b'sewqan dirett-jwasslu pressjoni affidabbli u kostanti matul il-billetta iżda joperaw bil-mod b'50 sa 200 mm/sekonda. L-ilma tal-akkumulatur isuq is-sagrifiċċju ta 'madwar 10% tal-pressjoni fuq il-puplesija iżda jikseb veloċitajiet sa 380 mm/sekonda, li jagħmilhom essenzjali għall-estrużjoni tal-azzar. Presses idrostatiċi li jużaw żejt tar-riġnu jilħqu pressjonijiet ta '1,400 MPa iżda jiffaċċjaw sfidi ta' trażżin tal-fluwidu.
Akkwisti reċenti jfasslu mill-ġdid il-pajsaġġ tal-industrija. F'Jannar 2024, Davis-Standard akkwistat Extrusion Technology Group (inkluż Battenfeld-Cincinnati, Exelliq, u Simplas), tespandi l-kapaċitajiet f'sistemi ta' estrużjoni avvanzati. Din il-konsolidazzjoni ssaħħaħ il-portafolli tal-prodotti u l-kompetenza teknoloġika. Nordson Corporation temmet l-akkwist ta 'Atrion Corporation f'Awwissu 2024, u wessgħet il-portafoll mediku tagħha. Dawn il-movimenti jirriflettu l-maturazzjoni tal-industrija u t-talbiet dejjem jiżdiedu ta' sofistikazzjoni teknika.
Mistoqsijiet Frekwenti
Liema materjali jistgħu jiġu estrużi?
Meta n-nies jistaqsu x'inhi estrużjoni li kapaċi tipproċessa, it-tweġiba hija notevolment diversa. Metalli inklużi aluminju, azzar, ram, ram, titanju, u manjesju jgħaddu minn estrużjoni. Plastiks bħall-polyethylene, polypropylene, PVC, polystyrene, u polimeri ta'-prestazzjoni għolja bħall-PEEK jestrudu faċilment. Ċeramika, gomma, prodotti tal-ikel, u anke komposti farmaċewtiċi huma estrużi għal applikazzjonijiet speċifiċi. L-għażla tal-materjal tiddependi fuq il-proprjetajiet meħtieġa, it-temperaturi tal-ipproċessar, u r-rekwiżiti tal-użu finali-.
Kif tvarja l-estrużjoni mill-istampar 3D?
L-estrużjoni toħloq profili kontinwi b'-sezzjonijiet trasversali uniformi b'rati ta' produzzjoni għolja. 3L-istampar D jiddepożita materjal saff b'saff biex jinbnew oġġetti tridimensjonali b'ġeometrija varjabbli. Filwaqt li t-tnejn jisforzaw materjal minn żennuna jew die, l-istampar 3D jippermetti libertà ġeometrika sħiħa fid-direzzjonijiet kollha iżda jopera ħafna aktar bil-mod. L-estrużjoni teċċella fi produzzjoni ta'-volum għoli ta' profili konsistenti. Xi teknoloġiji tal-istampar 3D, bħall-fabbrikazzjoni tal-filament imdewweb, jużaw prinċipji ta 'estrużjoni iżda japplikawhom b'mod differenti għall-manifattura addittiva.
X'jiddetermina l-veloċità ta 'estrużjoni?
Il-proprjetajiet tal-materjal, it-temperatura tal-estrużjoni, id-disinn tad-die, il-kapaċità tal-istampa, u l-kwalità tal-prodott mixtieqa kollha jirregolaw il-veloċità. Materjali aktar artab joħorġu aktar malajr minn dawk aktar diffiċli. Temperaturi ogħla ġeneralment jippermettu veloċitajiet aktar mgħaġġla fil-limiti tad-degradazzjoni tal-materjal. Ligi mhux-tal-ħadid joħorġu bejn 0.5 u 6 pulzieri kull sekonda skont il-liga u t-tagħmir. Aluminju medji 2 sa 4 pulzieri kull sekonda. Il-kapaċità tat-tkessiħ tillimita wkoll il-veloċità-estrużjoni aktar mgħaġġla titlob tkessiħ aktar mgħaġġel biex jinżammu d-dimensjonijiet.
Għaliex il-kontroll tat-temperatura huwa daqshekk kritiku?
It-temperatura taffettwa l-fluss tal-materjal, il-mili tad-die, il-finitura tal-wiċċ, l-eżattezza dimensjonali u l-proprjetajiet mekkaniċi. Wisq kiesaħ u l-materjal mhux se jiċċirkola kif suppost, potenzjalment tkisser it-tagħmir. Wisq sħun u l-materjal jiddegrada, idgħajjef il-prodott u jikkawża skulurazzjoni. Kull materjal għandu tieqa tal-ipproċessar ottimali. It-temperatura trid tibqa' konsistenti matul il-proċess kollu. Anke varjazzjoni ta '10 gradi tista' żżid il-konsum tal-enerġija b'5% u toħloq kwistjonijiet ta 'kwalità.
Konklużjoni
Il-versatilità tal-estrużjoni fil-materjali u l-applikazzjonijiet tagħmilha fundamentali għall-manifattura moderna. Il-proċess jipproduċi b'mod effiċjenti kollox minn aluminju arkitettoniku sa ċereali tal-kolazzjon, minn tubi mediċi għal komponenti tal-karozzi. Il-projezzjonijiet tat-tkabbir tas-suq jirriflettu r-rwol ta 'espansjoni tal-estrużjoni peress li l-industriji dejjem aktar jivvalutaw il-ħfief, is-sostenibbiltà u l-ġeometriji kumplessi.
Il-fehim tal-prinċipji ewlenin tal-estrużjoni-sfurzar il-materjal permezz ta' dies iffurmati taħt temperatura u pressjoni kkontrollati-jgħin lill-manifatturi jagħżlu metodi xierqa għal applikazzjonijiet speċifiċi. Kemm jekk tipproduċi miljuni ta 'metri ta' pajpijiet tal-PVC jew komponenti aerospazjali tat-titanju speċjalizzati, l-estrużjoni tagħti kwalità konsistenti b'rati ta 'produzzjoni ekonomiċi. It-teknoloġija tkompli tevolvi b'avvanzi fid-disinn tad-die, il-kontroll tal-proċess, u x-xjenza tal-materjal, u tiżgura r-rilevanza tagħha għal għexieren ta 'snin li ġejjin.
Sorsi tad-Data
Grand View Research - Rapport tas-Suq tal-Makkinarju tal-Estrużjoni 2024
Data Bridge Market Research - Global Extrusion Machinery Market Analysis 2025
Riċerka tas-Suq Polaris - Daqs tas-Suq tal-Makkinarju tal-Estrużjoni 2024
IMARC Group - Rapport tas-Suq tal-Estrużjoni tal-Aluminju 2024
IMARC Group - Plastic Extrusion Machines Market Report 2024
Wikipedia - Proċess ta' Manifattura ta' Estrużjoni (Data storika)
Diversi sorsi tekniċi tal-industrija u pubblikazzjonijiet akkademiċi
